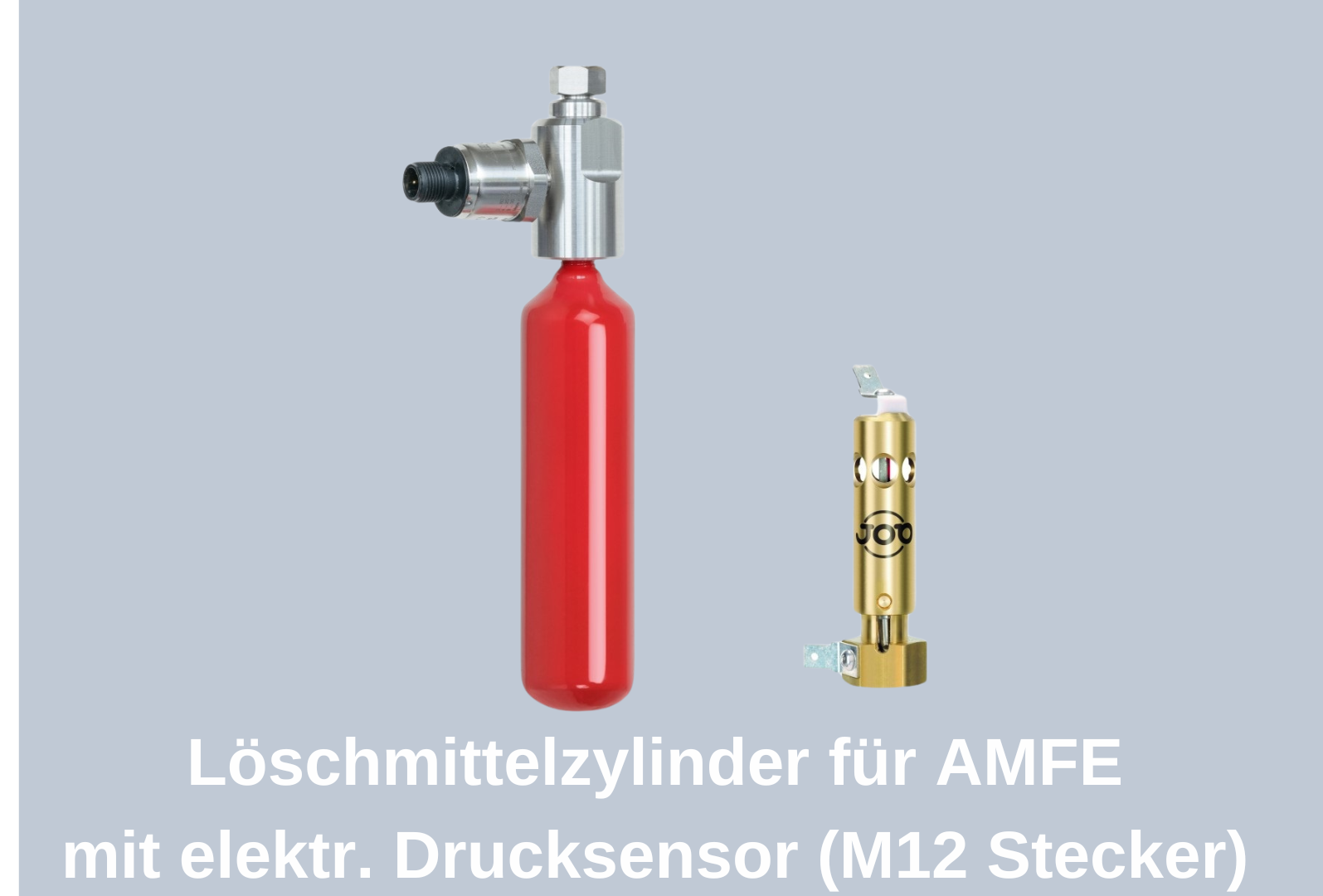

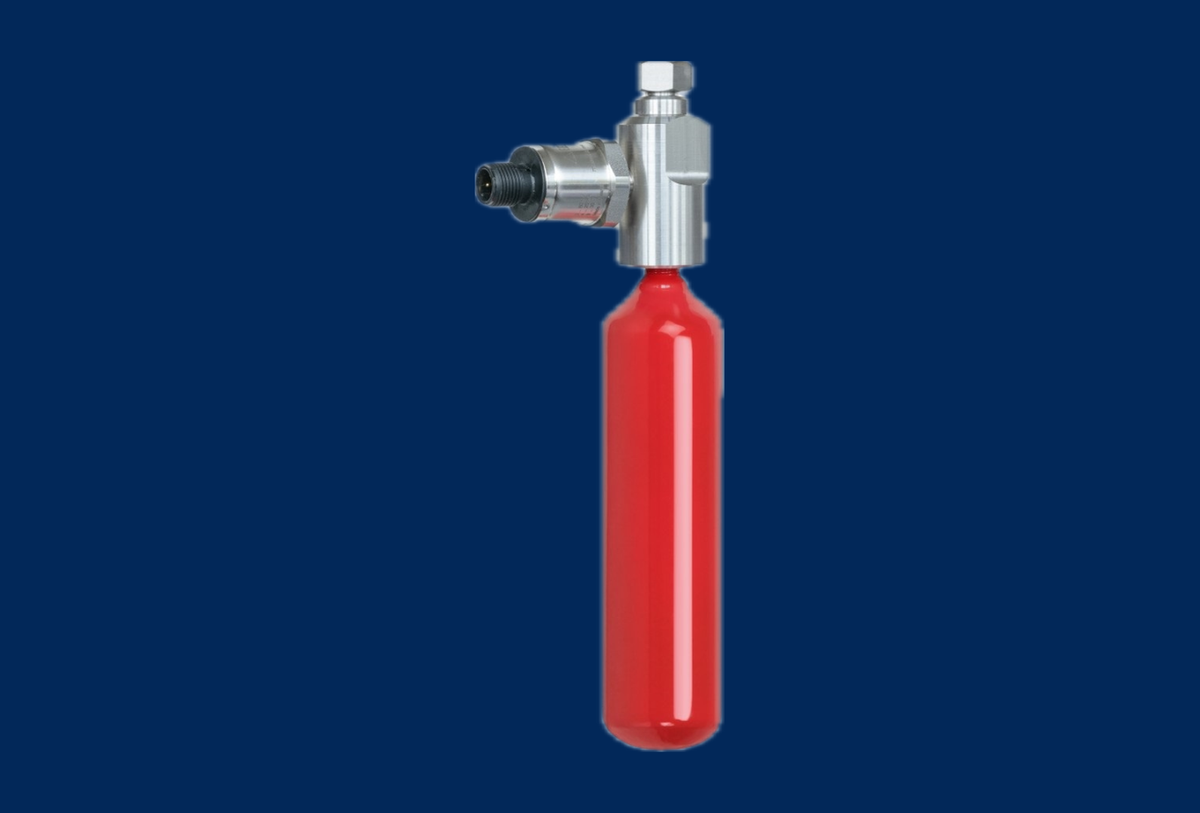

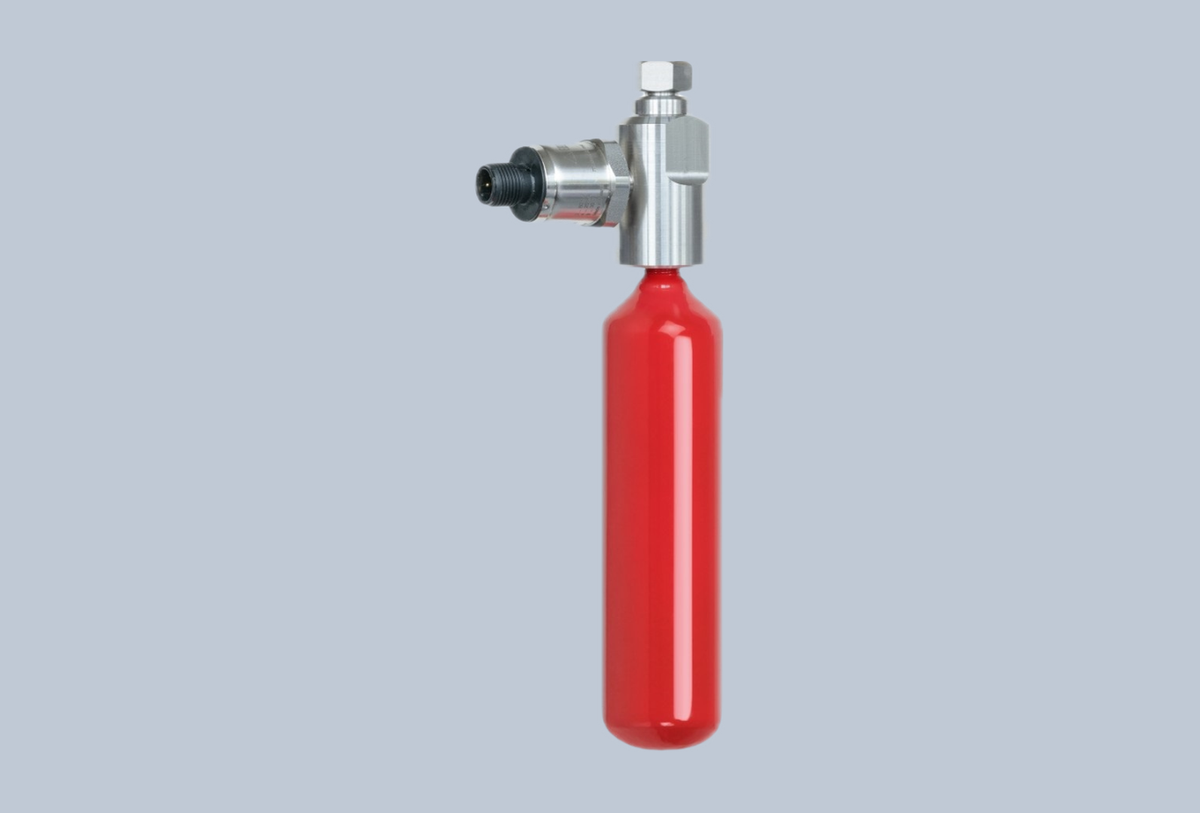

Löschmittelzylinder für AMFE Serie, mit elektr. Drucksensor(M12 Stecker), Größe 1

Löschmittelzylinder Größe 1 für AMFE-Löschanlagen, 72 ml FK-5-1-12, mit elektr. Drucksensor (M12-Stecker)

Der Löschmittelzylinder Größe 1 ist Teil der automatischen AMFE-Miniatur-Löschanlage und wird vor der Nutzung mit einem passenden Auslösekopf verschraubt (Gewinde M11, Schlüsselweite M19). Er ist mit 72 ml des Löschmittels FK-5-1-12 und komprimiertem Stickstoff als Treibmittel (rund 10 %, unter 60 bar) befüllt und deckt nach EN15004-2 ein rechnerisches Schutzvolumen von 0,151 m³ ab. Der eingebaute elektronische Drucksensor mit M12-Stecker gibt den Fülldruck als 4–20 mA-Analogsignal aus, sodass sich der Zustand der Löscheinheit laufend kontrollieren lässt.

• Druckkontrolle: Elektronischer Sensor mit M12-Stecker liefert ein 4–20 mA-Signal zur laufenden Überwachung des Fülldrucks
• Kompakt bemessen: Größe 1 mit 72 ml Löschmittel deckt ein Schutzvolumen von 0,151 m³ nach EN15004-2 ab
• Normkonform auslegbar: Dimensionierung u. a. nach EN15004-2, NFPA2001 oder VdS2381 möglich
• Zertifiziert: CE-gekennzeichnet (RoHS), TÜV-zertifiziert, VdS anerkannt in Kombination mit Zylinder mit Manometer oder Drucksensor
• Breiter Temperaturbereich: Patrone einsetzbar von −30 °C bis +100 °C

Technische Daten

• Löschmittel: FK-5-1-12 mit N2-Treibmittel, komprimiert, rund 10 %, unter 60 bar · Füllmenge 72 ml
• Schutzvolumen: 0,151 m³ nach EN15004-2 (Größe 1)
• Maße/Gewicht: Baulänge mit Kopf 280,0 mm · Durchmesser 35,0 mm · Gewicht ca. 0,64 kg
• Anschlüsse: Kopf/Zylinder Gewinde M11, Schlüsselweite M19 · Drucksensor M12-Stecker (männlich)
• Drucksensor: Messbereich 0–60 bar · Messsignal 4–20 mA analog · Hilfsspannung 8–30 V DC · Nennbereich 30–36 bar bei 20 °C Umgebungstemperatur · Nennstrom 12–13,6 mA
• Schutzschaltung: Überspannungsschutz 36 V DC · Kurzschlussfestigkeit 750 V DC · MTTF über 100 Jahre
• Betrieb: Patrone −30 °C bis +100 °C · Sensor-Messwert nur bis +85 °C gültig (darüber fest 25 mA)
• Zulassung: CE-Kennzeichnung (RoHS) · TÜV-zertifiziert (EN 45545 Teil 2, 4.2(h)) · REACH/RoHS-konform · VdS anerkannt in Kombination mit Zylinder mit Manometer oder Drucksensor
• Artikel: Löschmittelzylinder FK-5-1-12, Größe 1, elektr. Drucksensor (M12) · Art.-Nr. 100788 · SKU 40-043
