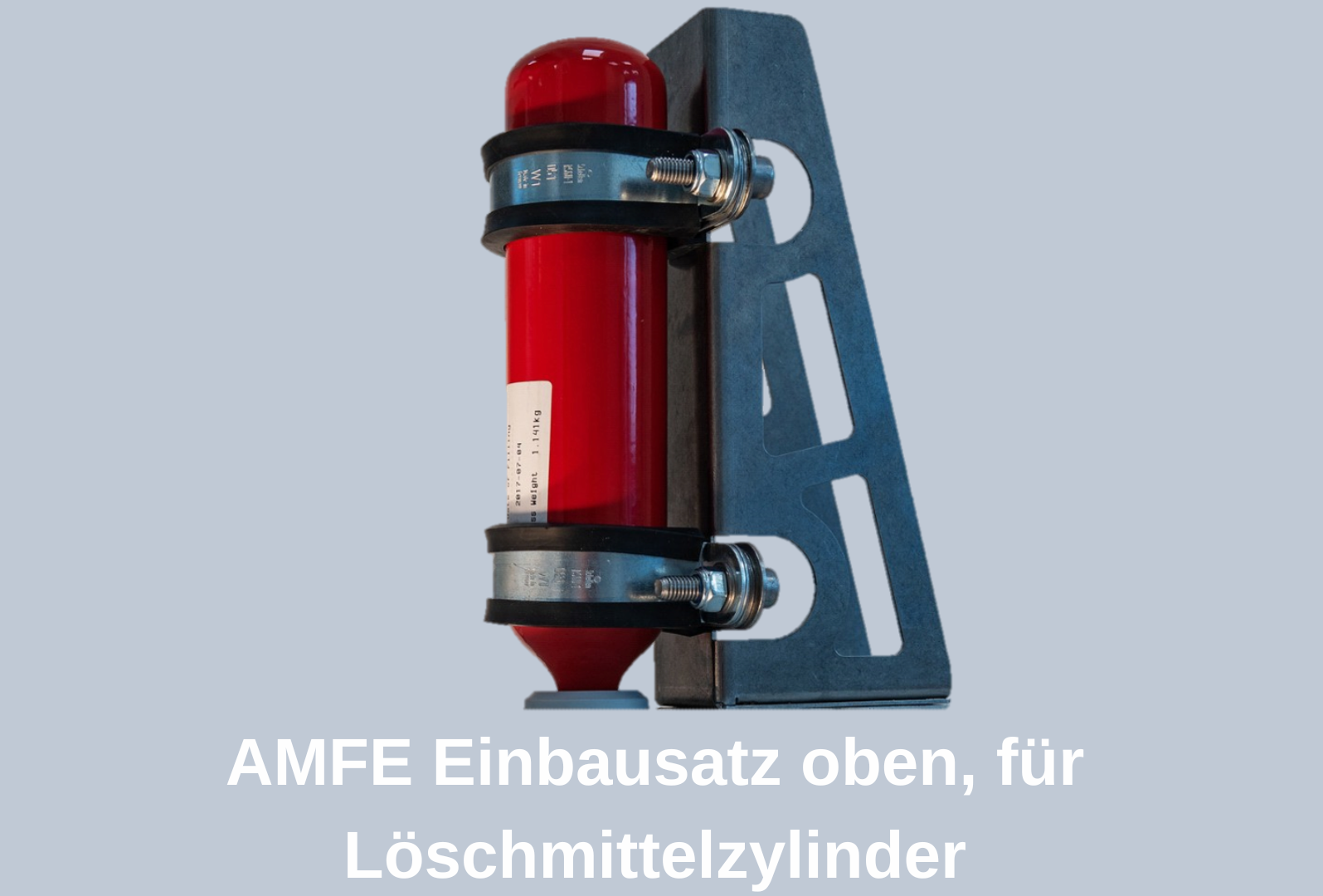

AMFE Einbausatz oben, für Löschmittelzylinder S3 bis S5

Montagehalter-Set für die Gehäuseoberseite, für AMFE-Löschmittelzylinder Größe 3 bis 5

Der Einbausatz ermöglicht die Montage des AMFE-Löschmittelauslösers auf der Gehäuseoberseite, wenn im zu schützenden Gehäuse selbst nur wenig Platz vorhanden ist. Der Löschmittelzylinder sitzt dabei außerhalb des Schutzvolumens, während nur der thermisch auslösende Kopf im Inneren verbleibt und bei einem beginnenden Brand frühestmöglich reagiert. So lässt sich die Löschtechnik auch in beengten Schaltschränken oder Gehäusen nachrüsten.

• Platzsparend: Zylinder sitzt außerhalb des Gehäuses, nur der Auslösekopf braucht Platz im Inneren
• Flexible Montage: zwei Varianten zur Installation des Auslösekopfs möglich
• Maßgenau: Bohrschablone sorgt für die korrekte Positionierung der drei Bohrlöcher
• Komplett: Halter, Doppelmembran-Düse, Bolzen, Muttern und Winkelsatz im Lieferumfang enthalten

Technische Daten

• Verwendung: Montage des AMFE-Auslösekopfs bei beengten Platzverhältnissen im Gehäuse · Löschmittelzylinder außerhalb, Auslösekopf innerhalb des Schutzvolumens
• Lieferumfang: 1× Montagehalter · 1× Doppelmembran-Düse · 2× Ankerbolzen M10×12 · 2× passende Muttern · 1× Winkelsatz
• Montage: 3 Bohrlöcher nach Bohrschablone · Doppelmembran-Düse mittig aufschneiden und einsetzen · Halter mit Bolzen und Muttern fixieren (nur 1 von 2 mitgelieferten Unterlegscheiben nötig)
• Werkzeuge: Bohrmaschine · Bohrer 6,6 mm oder 10,5 mm je nach Größe · 32-mm-Bohrer · Schleifpapier oder Feile · Maßband · Schraubenschlüssel M10 (2×), M15, M17, M19, M24 · Cutter-Messer
• Sicherheit: Montage nur durch technisch fachkundiges Personal · Schutzbrille bei Handhabung und Montage tragen · Zylinderadapter mit Berstscheibe nie vom druckbeaufschlagten Löschmittelzylinder abschrauben
• Artikel: AMFE Montagehalter-Set für die Gehäuseoberseite, Größe 3–5
