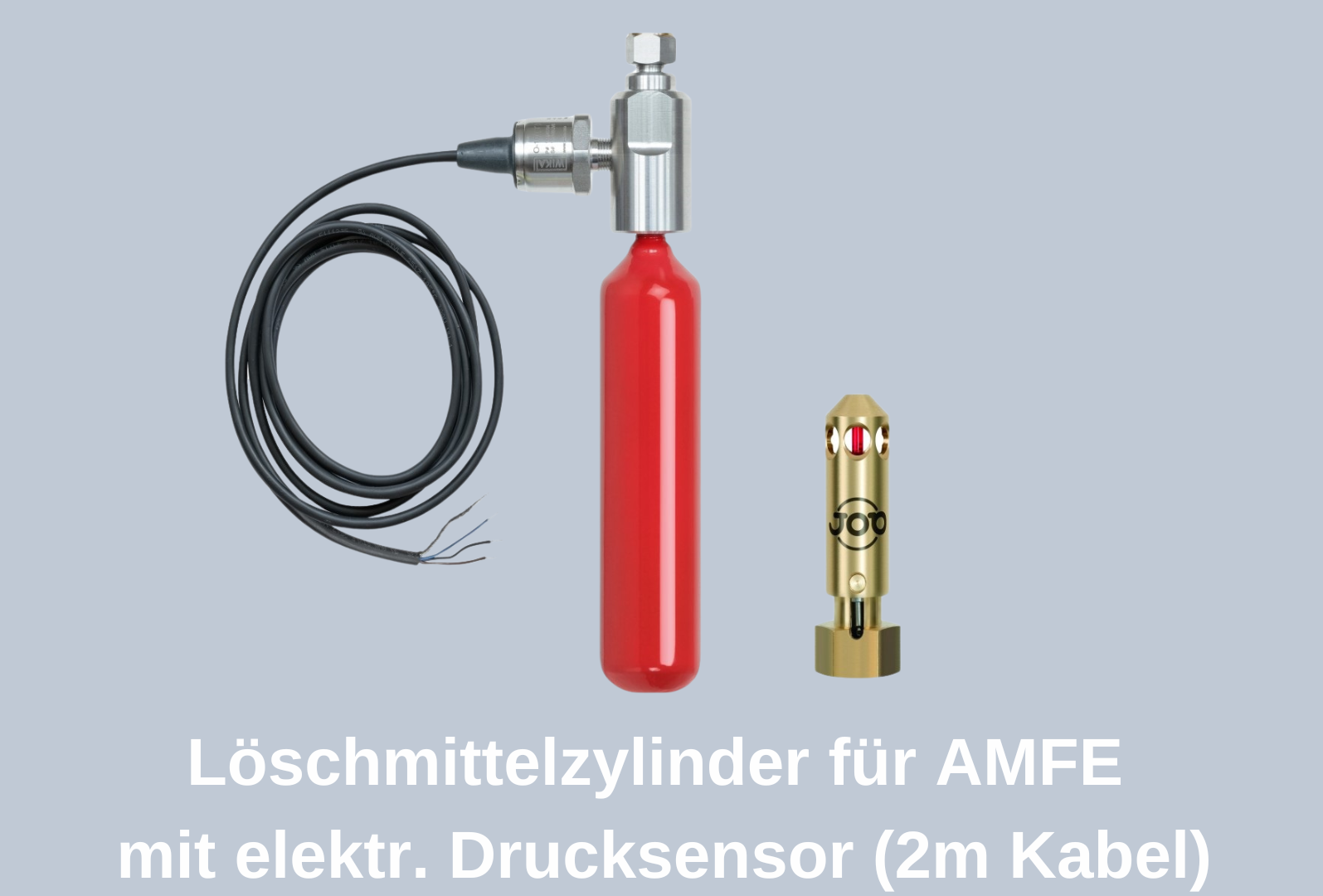

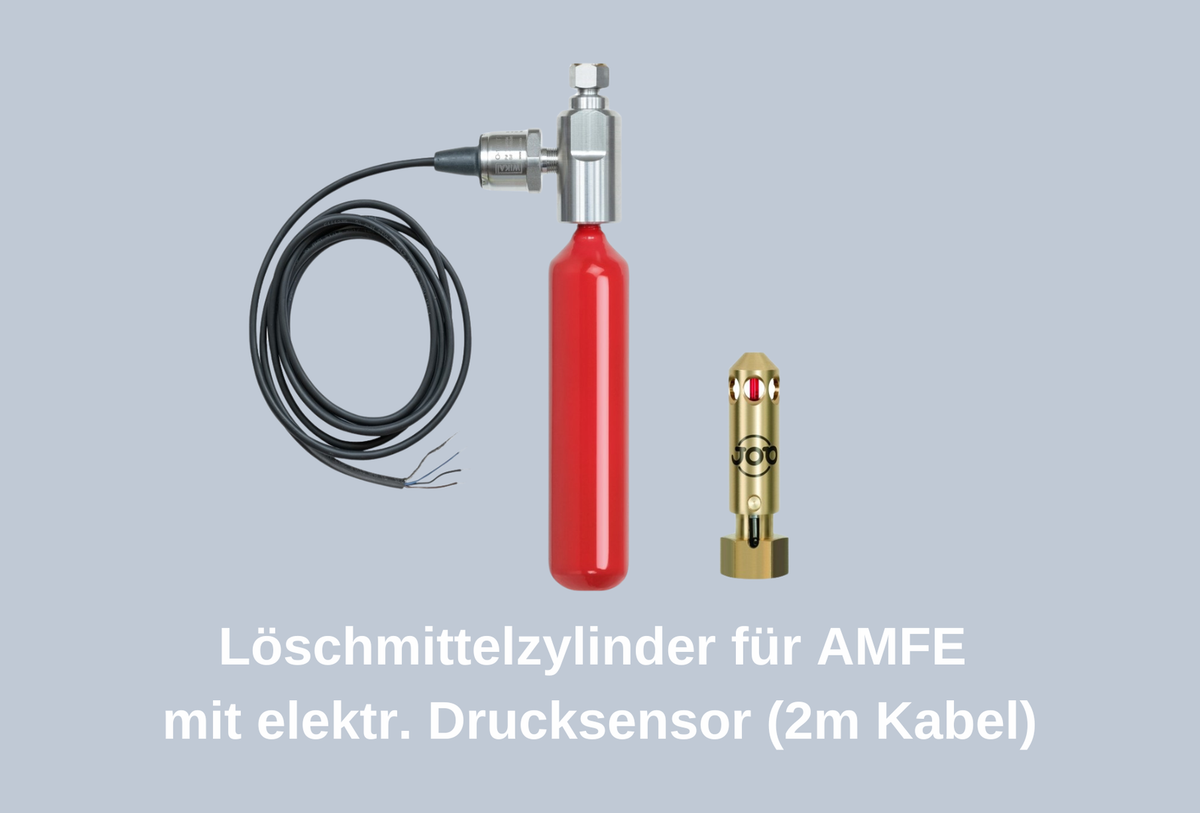

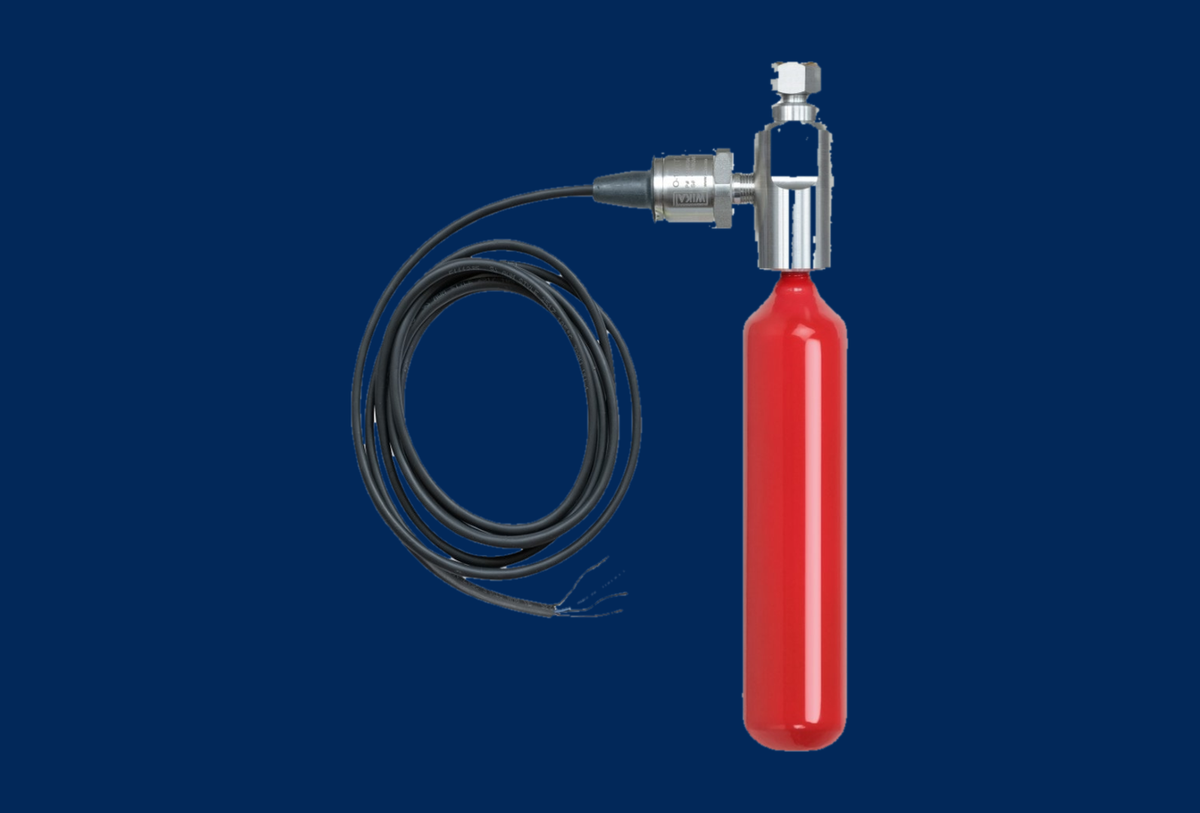

Löschmittelzylinder für AMFE Serie, mit elektr. Drucksensor (2m Kabel),Größe 1

Löschmittelzylinder Größe 1 für AMFE-Löschsysteme, mit elektronischem Drucksensor (2 m Kabel), FK-5-1-12 / 72 ml

Der Löschmittelzylinder ist für den Einsatz in automatischen AMFE-Löschsystemen vorgesehen und liefert im Auslösefall das Löschmittel FK-5-1-12 mit Stickstoff (N2) als Treibmittel. Der integrierte elektronische Drucksensor gibt den aktuellen Innendruck als 4–20-mA-Analogsignal aus und erlaubt so eine laufende Kontrolle des Füllzustands gemäß Handbuch. Die benötigte Zylindergröße lässt sich unter anderem nach EN15004-2, NFPA2001 oder VdS2381 auslegen; für Größe 1 ergibt sich danach ein rechnerisches Schutzvolumen von 0,151 m³.

• Drucküberwachung: elektronischer Sensor liefert ein 4–20-mA-Analogsignal zur laufenden Kontrolle des Fülldrucks, ohne den Zylinder zu öffnen
• Normgerechte Auslegung: Zylindergröße nach EN15004-2, NFPA2001 oder VdS2381 bestimmbar, Schutzvolumen für Größe 1 nach EN15004-2 0,151 m³
• VdS-anerkannt: Zylinder mit Drucksensor in Kombination mit dem Auslösekopf vom VdS anerkannt
• Kompakt: nur 280,0 mm lang bei 35,0 mm Durchmesser und rund 0,64 kg Gewicht

Technische Daten

• Löschmittel: FK-5-1-12 mit N2-Treibmittel, komprimiert <60 bar · Füllmenge 72 ml · Schutzvolumen nach EN15004-2 (Gr. 1) 0,151 m³
• Maße/Gewicht: L 280,0 mm · D 35,0 mm · A 16 mm · Gewicht ca. 0,64 kg
• Drucksensor: Messbereich 0–60 bar · Messsignal 4–20 mA analog · Hilfsspannung 8–30 V DC · Nennbereich 30–36 bar bzw. 12–13,6 mA bei 20 °C Umgebungstemperatur · Kabel 2 m, geschirmt, 3 × 0,14 mm², Ø 4,3 mm, Adern Braun (+) / Blau (−), Schwarz ohne Funktion
• Betrieb: Zylinder mit Sensor -30 °C bis +100 °C · auswertbares Stromsignal bis +85 °C, darüber 25 mA · Überspannungsschutz 36 V DC · Kurzschlussfestigkeit 750 V DC · MTTF > 100 Jahre
• Zulassungen: CE-gekennzeichnet (RoHS) · TÜV-zertifiziert (EN45545-2, 4.2(h)) · REACH/RoHS-konform · Zylinder mit Drucksensor vom VdS anerkannt (in Kombination mit Auslösekopf)
• Lieferumfang: Löschmittelzylinder Größe 1 mit elektronischem Drucksensor (2 m Kabel) · Auslösekopf nicht enthalten, separat erforderlich
• Artikel: Zylinder FK-5-1-12 / 72 ml, Größe 1, mit elektr. Drucksensor (2 m Kabel) · Herstellerartikelnummer 100780
