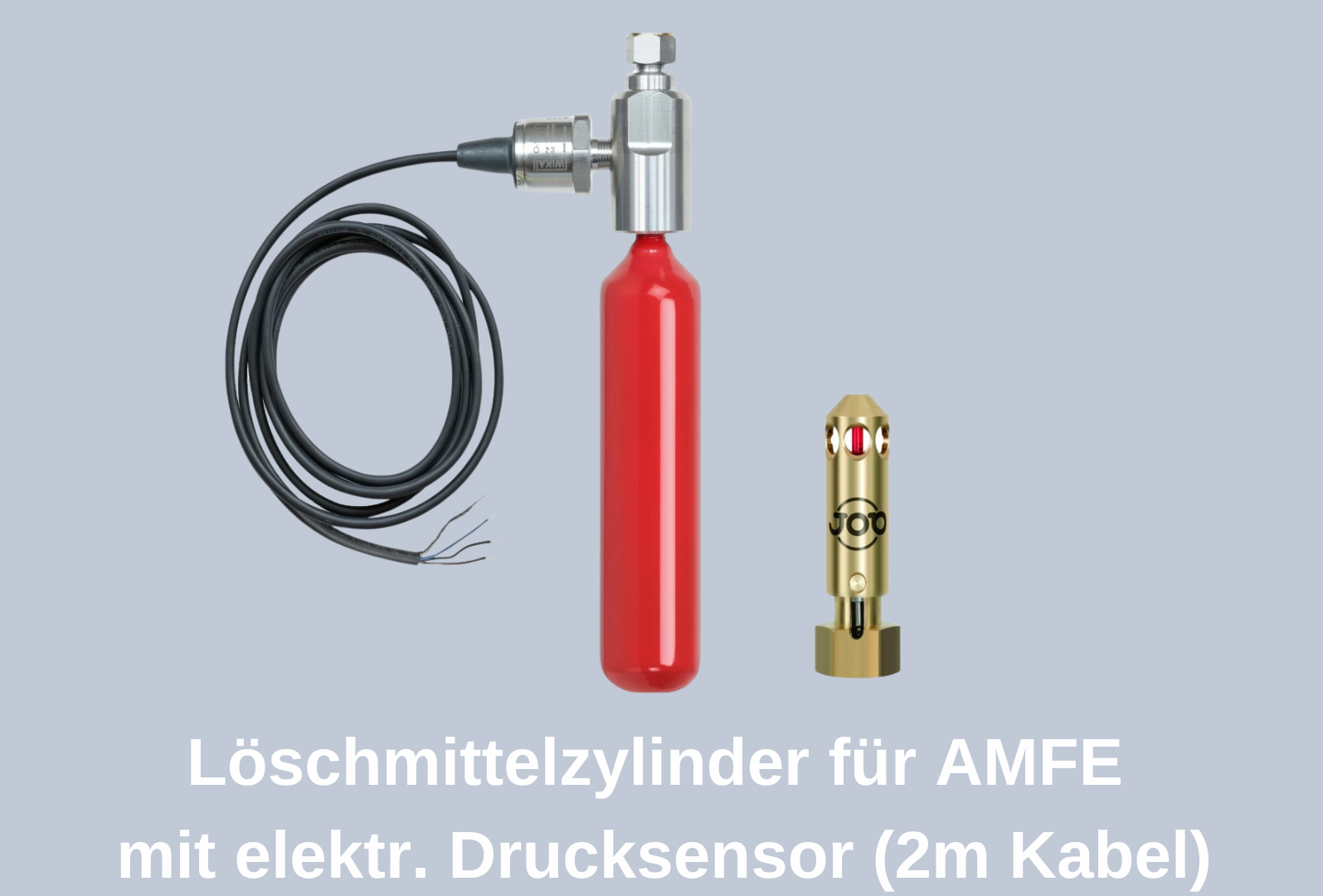

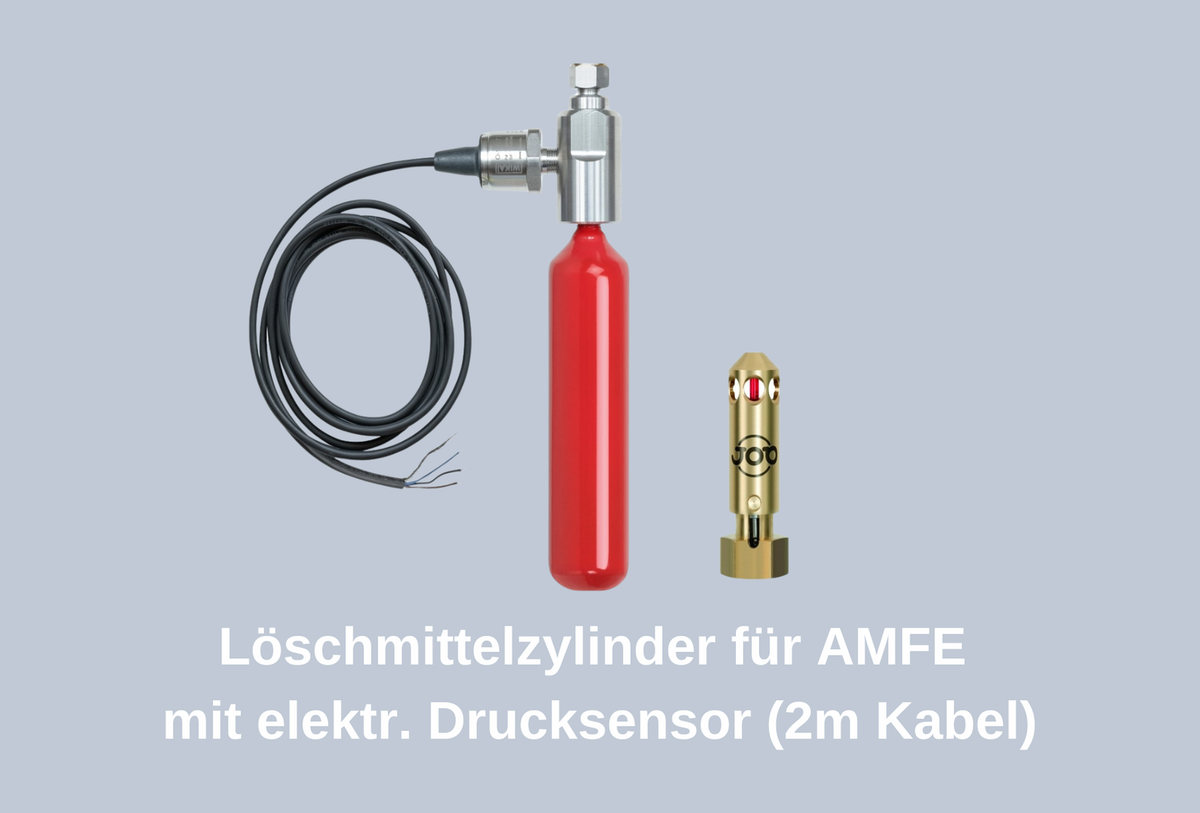

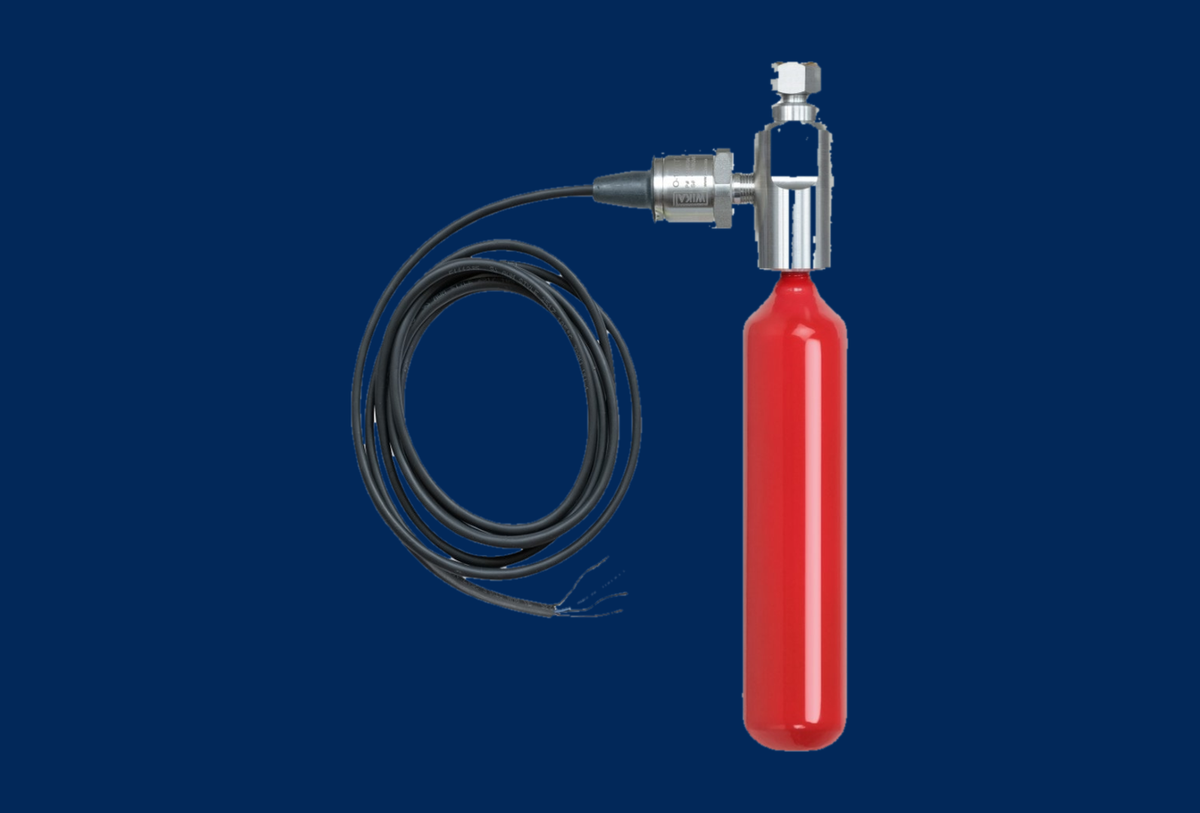

Löschmittelzylinder für AMFE Serie, mit elektr. Drucksensor (2m Kabel),Größe 3

Löschmittelzylinder Größe 3 für AMFE-Serie, FK-5-1-12, 241 ml, mit elektronischem Drucksensor (2 m Kabel)

Der Zylinder ist Teil der automatischen Miniatur-Brandmelde- und Brandunterdrückungsanlage AMFE und wird vor dem Einsatz mit einem passenden Auslösekopf verschraubt. Er ist mit der Löschflüssigkeit FK-5-1-12 und komprimiertem Stickstoff (N2) als Treibmittel befüllt. Der eingebaute elektronische Drucksensor gibt den Innendruck als 4–20-mA-Analogsignal aus und ermöglicht so eine kontinuierliche Kontrolle des Füllzustands über das 2 m lange, geschirmte Kabel.

• Größe 3: 241 ml Löschmittel FK-5-1-12, rechnerisches Schutzvolumen nach EN15004-2 von 0,505 m³
• Elektronische Überwachung: Drucksensor mit 4–20-mA-Ausgangssignal statt reiner Sichtkontrolle am Manometer
• Breiter Betriebsbereich: Patrone mit Drucksensor einsetzbar von −30 °C bis +100 °C
• Normgerechte Auslegung: Dimensionierung u. a. nach EN15004-2, NFPA2001 oder VdS2381 möglich
• Geprüfte Qualität: CE-gekennzeichnet, REACH/RoHS-konform, TÜV-zertifiziert nach EN45545-2, 4.2(h), Made in Germany

Technische Daten

• Löschmittel: FK-5-1-12 · 241 ml · Treibmittel N2 komprimiert (<60 bar)
• Schutzvolumen: 0,505 m³ (rechnerisch nach EN15004-2, Größe 3)
• Maße: Länge 377,0 mm · Durchmesser 50,8 mm · Gewicht ca. 1,43 kg
• Anschluss: M11-Gewinde für Auslösekopf (Schlüsselweite M19)
• Drucksensor: Messbereich 0–60 bar · Messsignal 4–20 mA · Hilfsspannung 8–30 V DC · Stromausgang max. 25 mA
• Drucksensor – Normwerte: Nenndruck 30–36 bar (bei 20 °C) · Nennstrom 12–13,6 mA
• Drucksensor – Schutz: Überspannungsschutz 36 V DC · Kurzschlussfestigkeit 750 V DC · MTTF > 100 Jahre
• Kabel: 2 m, geschirmt · 3 × 0,14 mm² · Außendurchmesser 4,3 mm · Ader braun (positiver Messkontakt), blau (negativer Messkontakt), schwarz ohne Funktion
• Betrieb: Patrone mit Drucksensor −30 °C bis +100 °C · auswertbarer Sensor-Stromwert bis +85 °C (darüber undefiniert 25 mA)
• Zulassungen: CE (RoHS) · REACH/RoHS-konform · TÜV-zertifiziert EN45545-2, 4.2(h) · VdS-Anerkennung in Kombination mit Zylinder mit Manometer oder Drucksensor · Made in Germany
• Artikel: AMFE-Löschmittelzylinder Größe 3, FK-5-1-12, elektr. Drucksensor (2 m Kabel) · Hersteller-Art.-Nr. 100783
