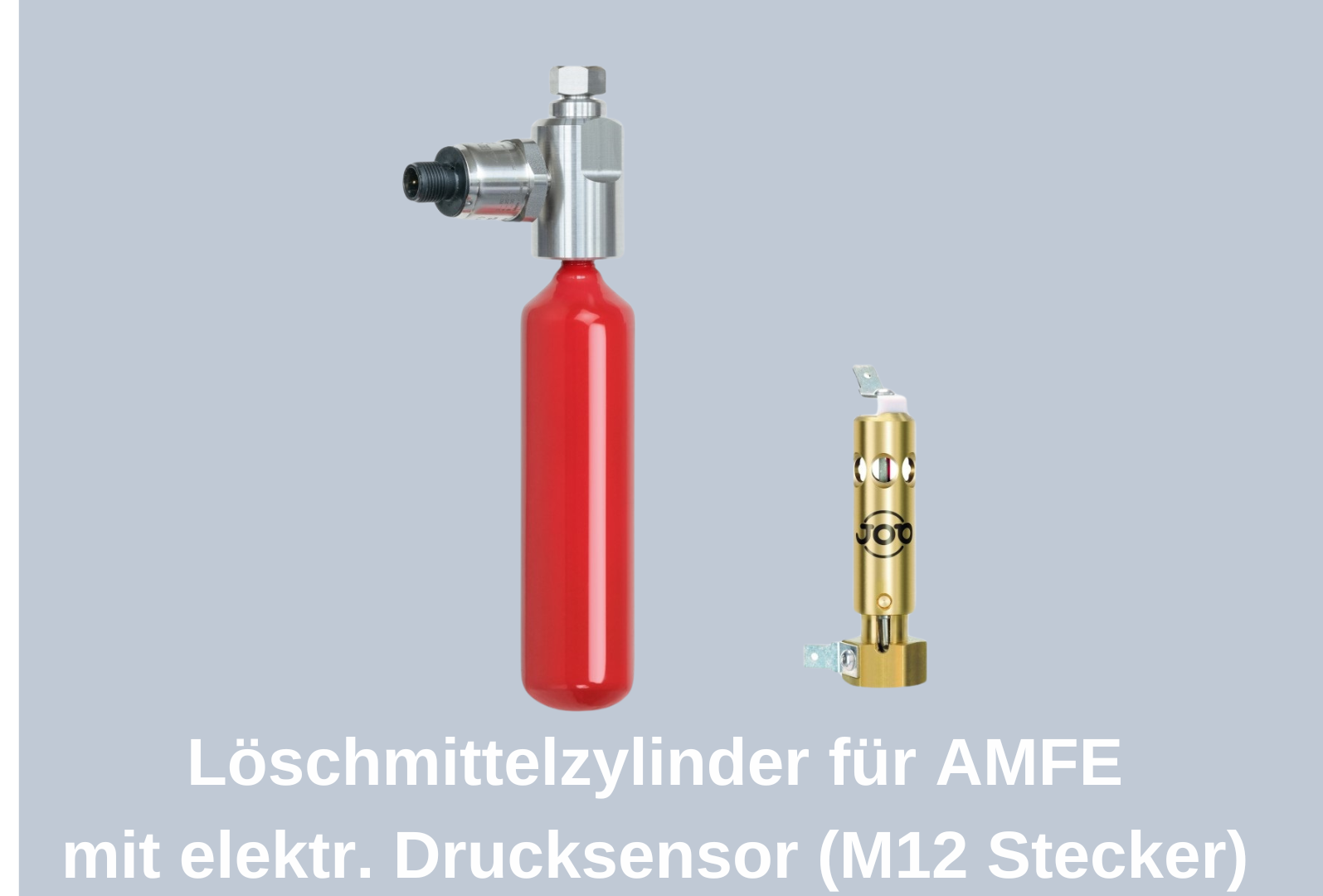

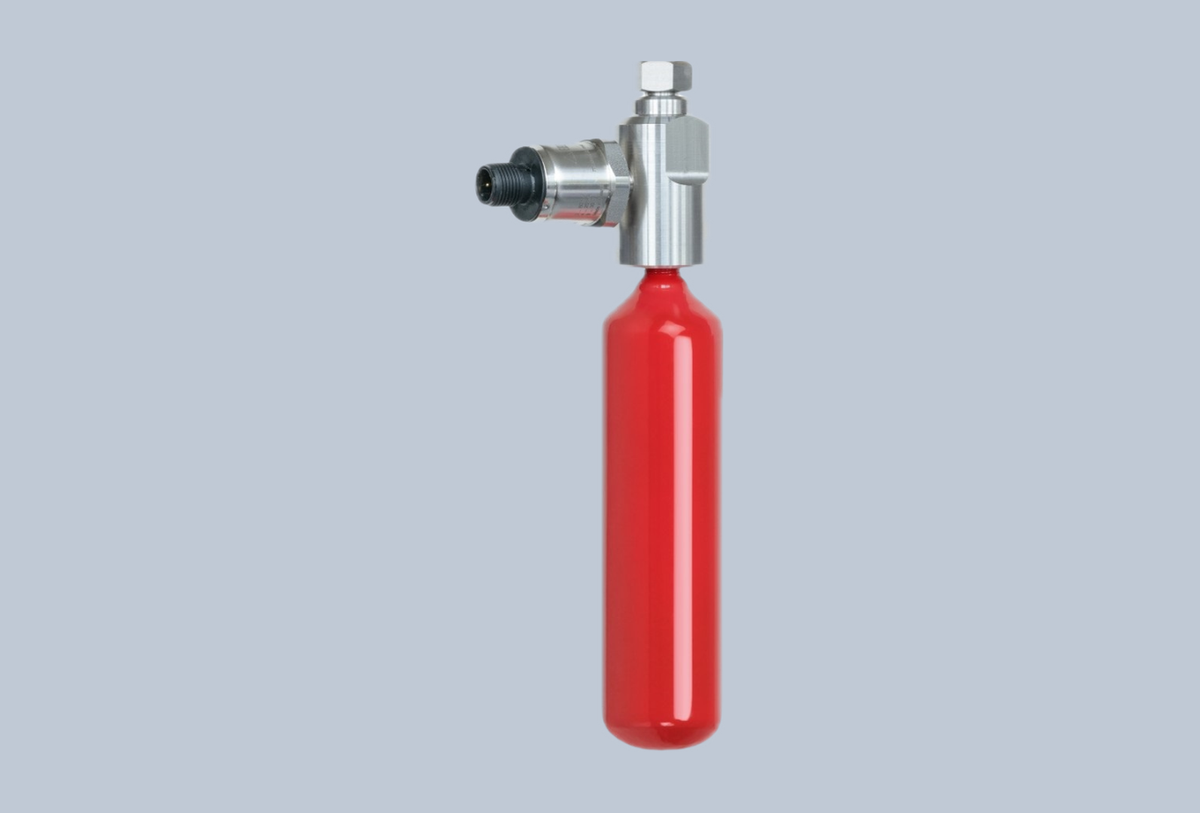

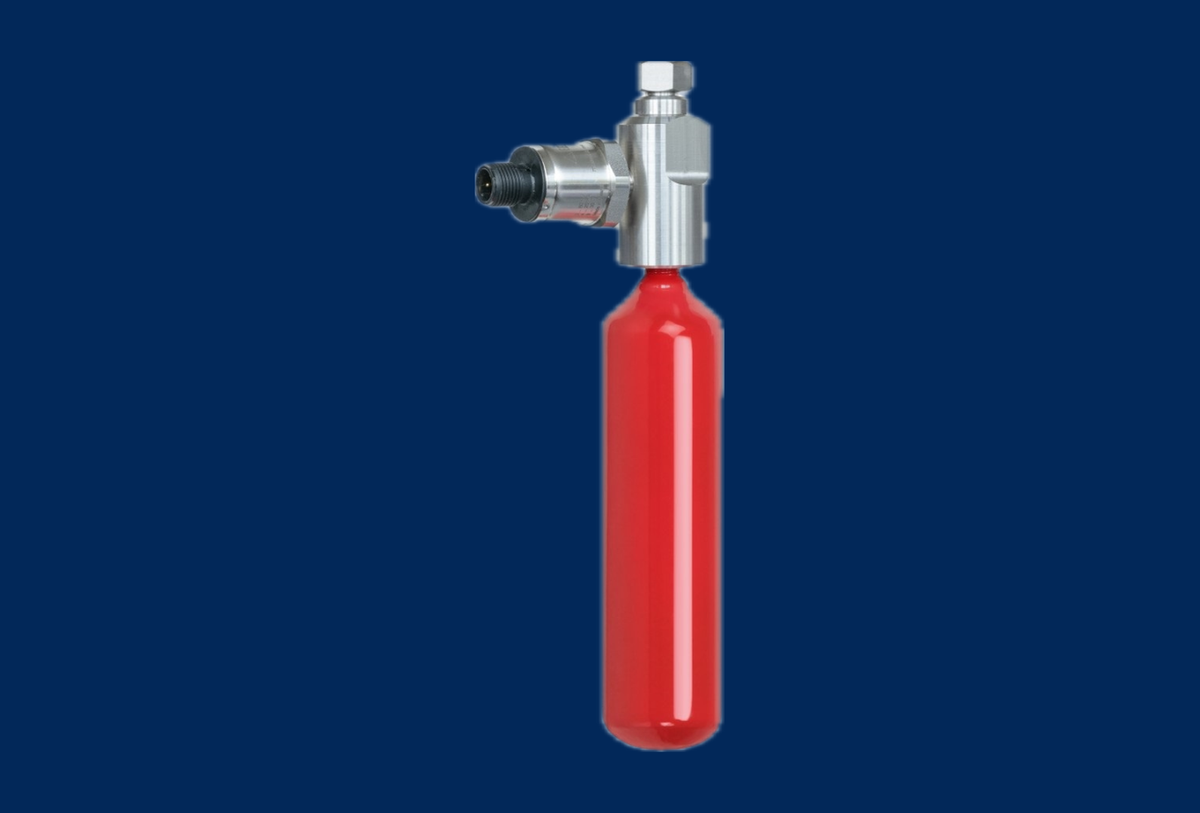

Löschmittelzylinder für AMFE Serie, mit elektr. Drucksensor(M12 Stecker), Größe 0

Löschmittelzylinder Größe 0 für AMFE Serie, 24 ml FK-5-1-12, mit elektrischem Drucksensor (M12-Stecker)

Dieser Löschmittelzylinder gehört zur AMFE Serie, einer automatischen Miniatur-Brandmelde- und Brandunterdrückungsanlage. Er enthält 24 ml Löschmittel FK-5-1-12 mit Stickstoff als Treibgas. Der Drucksensor zeigt den aktuellen Druck im Behälter zur Kontrolle an. Für ein komplettes System wird zusätzlich ein Auslösekopf benötigt. Als Anwendungsbeispiele nennt das Datenblatt Schaltschränke, Server-Racks und Maschinen.

• Druckkontrolle per Signal: Der Drucksensor gibt den Fülldruck als 4–20-mA-Signal über einen M12-Stecker aus (zur Kontrolle, Details im Handbuch)
• Klarer Sollbereich: normaler Druck 30–36 bar bei 20 °C Umgebung, das entspricht 12–13,6 mA
• Löschmittel: 24 ml FK-5-1-12 mit Stickstoff (N2) als Treibgas
• Auslegbar: rechnerisches Schutzvolumen nach EN15004-2 von 0,050 m³; die Auslegung kann u. a. nach EN15004-2, NFPA2001 und VdS2381 erfolgen
• VdS-anerkannt: die S-AMFE ist in Kombination mit Löschmittelzylinder mit Drucksensor vom VdS anerkannt

Technische Daten

• Löschmittel: FK-5-1-12 · 24 ml · Treibgas Stickstoff (N2), ca. 10 %, komprimiert (unter 60 bar)
• Schutzvolumen: rechnerisch 0,050 m³ nach EN15004-2 · Auslegung u. a. nach EN15004-2, NFPA2001, VdS2381 · Auslegungsregeln des Herstellers siehe Produkthandbuch
• Drucksensor: 4–20 mA analoges Ausgangssignal · Messbereich 0–60 bar (max. doppelte Überlastbarkeit) · Normalbereich 30–36 bar bei 20 °C Umgebung (12–13,6 mA)
• Strom: Hilfsspannung 8–30 V DC · Stromausgang entspricht dem Messsignal (max. 25 mA) · Überspannungsschutz 36 V DC · Kurzschlussfestigkeit 750 V DC · MTTF >100 Jahre
• Versorgung: über energiebegrenzten Stromkreis gemäß 9.4 der UL/EN/IEC 61010-1 oder LPS gemäß UL/EN/IEC 60950-1 oder Class 2 gemäß UL1310/UL1585 (NEC oder CEC)
• Anschlüsse: M12-Stecker (männlich) · Pin 1 = UBetrieb (positiver Messkontakt) · Pin 3 = 0 V (negativer Messkontakt) · Pin 2 und 4 ohne Funktion
• Montage: Zylinder und Auslösekopf werden vor dem Gebrauch zusammengeschraubt · Anschlussgewinde M11 (M19-Schlüssel) · Halterung: AMFE mounting bracket set 100651, empfohlen 1 je Zylinder (Standardanwendung) bzw. 2 je Zylinder (anspruchsvolle Anwendung mit starken Vibrationen)
• Maße: Länge (L) 264,5 mm · Durchmesser (D) 22,0 mm · ca. 0,45 kg (jeweils Zylinder mit montiertem Auslösekopf)
• Zulassungen: VdS-anerkannt (S-AMFE in Kombination mit Drucksensor-Zylinder) · Made in Germany · CE-gekennzeichnet (RoHS) · REACH/RoHS-konform
• Artikel: Löschmittelzylinder AMFE Größe 0 mit Drucksensor (M12) · Herstellernr. 100787 · SKU 40-042
