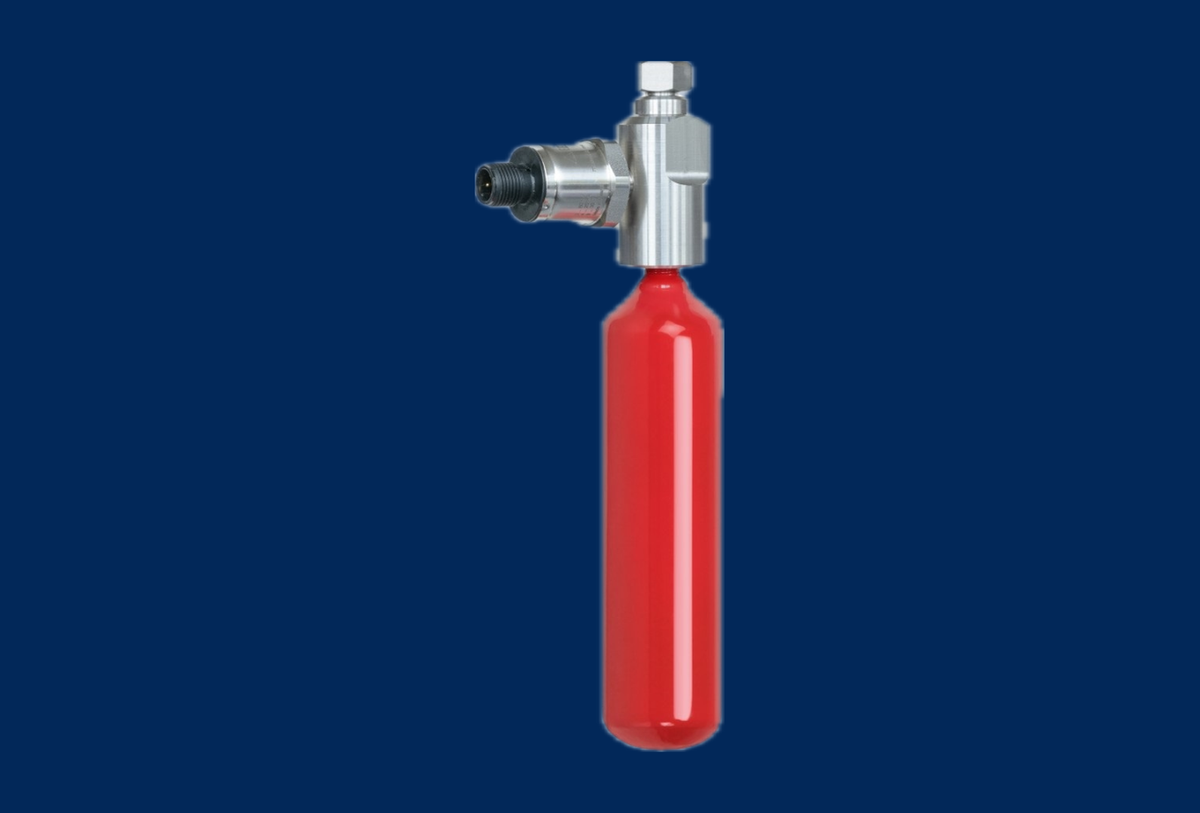

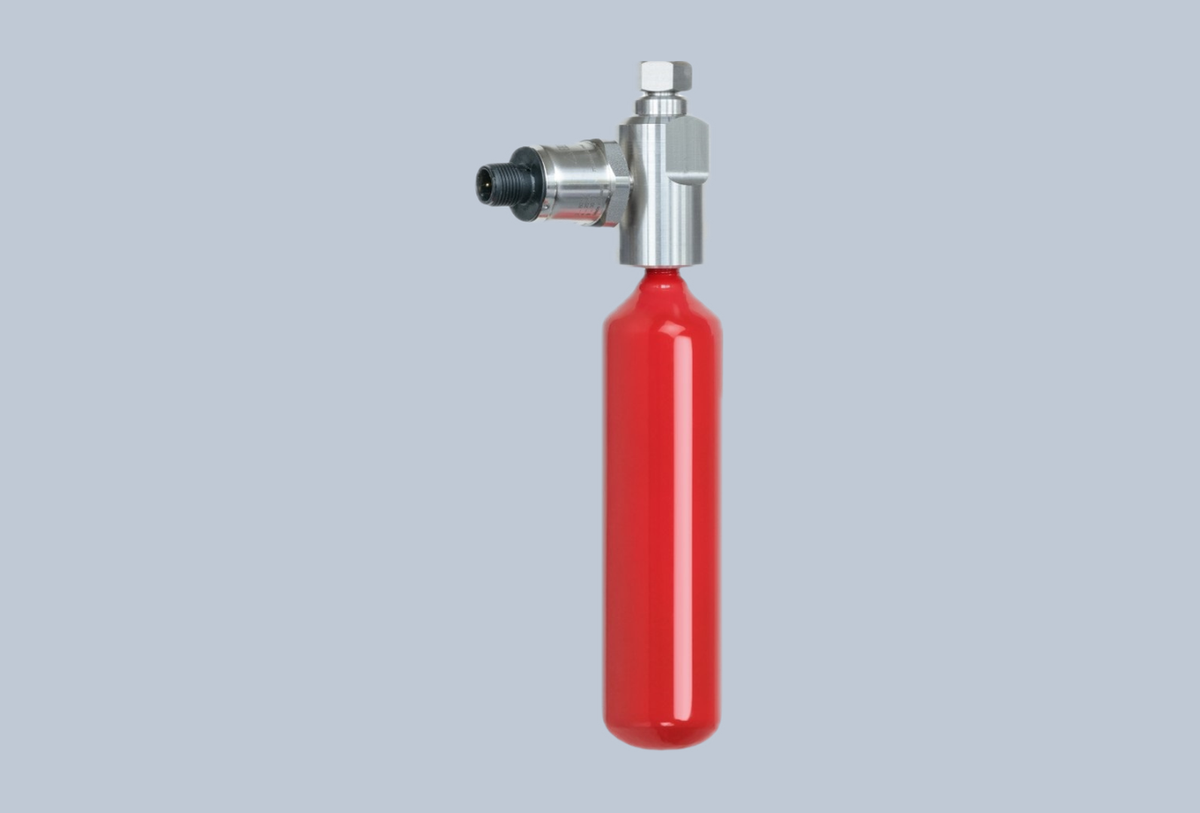

Löschmittelzylinder für AMFE Serie, mit elektr. Drucksensor(M12 Stecker), Größe 2

Löschmittelzylinder Größe 2 für AMFE-Serie, 120 ml FK-5-1-12, mit elektrischem Drucksensor (M12-Stecker)

Dieser Löschmittelzylinder gehört zur AMFE-Serie, einer automatischen Miniatur-Brandmelde- und Brandunterdrückungsanlage. Er ist mit 120 ml Löschmittel FK-5-1-12 und Stickstoff als Treibmittel gefüllt. Der Drucksensor zeigt den aktuellen Druck im Löschmittelbehälter an (zur Kontrolle, siehe Handbuch). Für ein komplettes System wird zusätzlich ein Auslösekopf benötigt; beide Teile werden vor dem Gebrauch zusammengeschraubt.

• Elektrische Druckkontrolle: Der Sensor gibt ein 4-20-mA-Analogsignal über einen M12-Stecker (männlich) aus
• Klarer Sollwert: Der normale Druck liegt bei 30 bis 36 bar (bei 20 °C Umgebung), das entspricht 12 mA–13,6 mA
• Berechenbare Auslegung: rechnerisches Schutzvolumen nach EN 15004-2 von 0,251 m³; die Auslegung kann u. a. nach EN 15004-2, NFPA 2001 und VdS 2381 erfolgen
• Kompakt: 40,0 mm Durchmesser, 310,5 mm Länge und ca. 0,83 kg (jeweils mit Auslösekopf)
• VdS-anerkannt: laut Datenblatt in Kombination mit einem Löschmittelzylinder mit Manometer oder Drucksensor

Technische Daten

• Löschmittel: FK-5-1-12 · 120 ml · Treibmittel Stickstoff (N2), ca. 10 %, komprimiert (< 60 bar)
• Auslegung: rechnerisches Schutzvolumen 0,251 m³ (EN 15004-2) · weitere Auslegungsregeln siehe Produkthandbuch
• Drucksensor: 4 bis 20 mA analog (max. 25 mA) · Messbereich 0 bis 60 bar · Hilfsspannung 8 bis 30 V DC · Überspannungsschutz 36 V DC · Kurzschlussfestigkeit 750 V DC · MTTF > 100 Jahre
• Betrieb: Sensor-Betriebstemperatur −30 bis +85 °C (darüber zeigt der Sensor 25 mA) · Umgebungstemperatur der Patrone mit Sensor −30 bis +100 °C · Versorgung über energiebegrenzten Stromkreis (Details im Datenblatt)
• Anschlüsse: M12-Stecker männlich (Pin 1 = Betriebsspannung +, Pin 3 = 0 V, Pin 2 und 4 ohne Funktion) · Anschlussgewinde zum Auslösekopf M11 (M19-Schlüssel)
• System: Zylindergröße 2 (von 6 Größen) · Auslösekopf separat erforderlich (erhältlich mit 57 °C, 68 °C, 79 °C, 93 °C, 141 °C)
• Maße: Länge 310,5 mm · Durchmesser 40,0 mm · ca. 0,83 kg (jeweils mit Auslösekopf)
• Halterung: AMFE mounting bracket set Nr. 100653 · empfohlen 1 je Zylinder (Standardanwendung) bzw. 2 je Zylinder (starke Vibrationen, hohe Schockanforderungen)
• Zulassungen: VdS-anerkannt (in Kombination mit Zylinder mit Drucksensor) · CE-gekennzeichnet · REACH/RoHS-konform · Made in Germany
• Artikel: 40-044 · Hersteller-Nr. 100789
