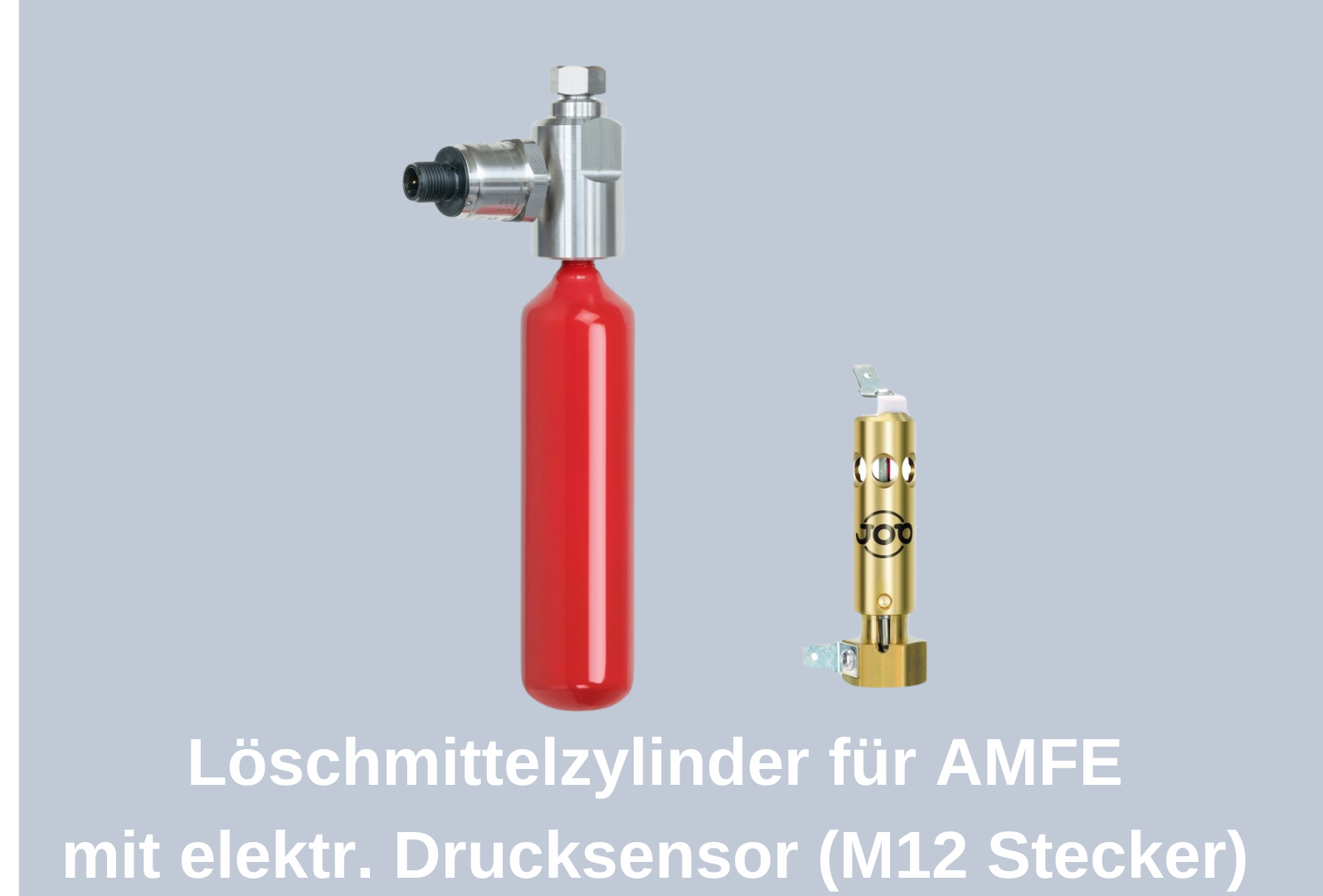

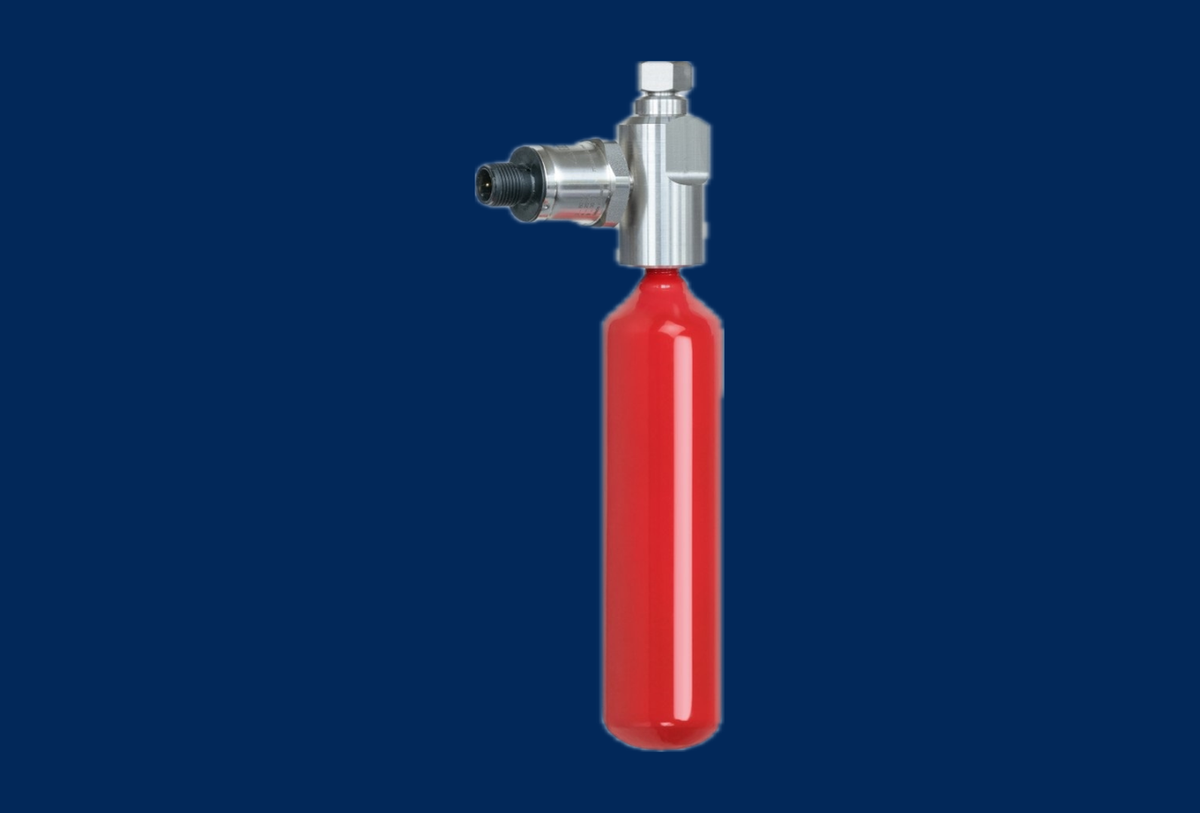

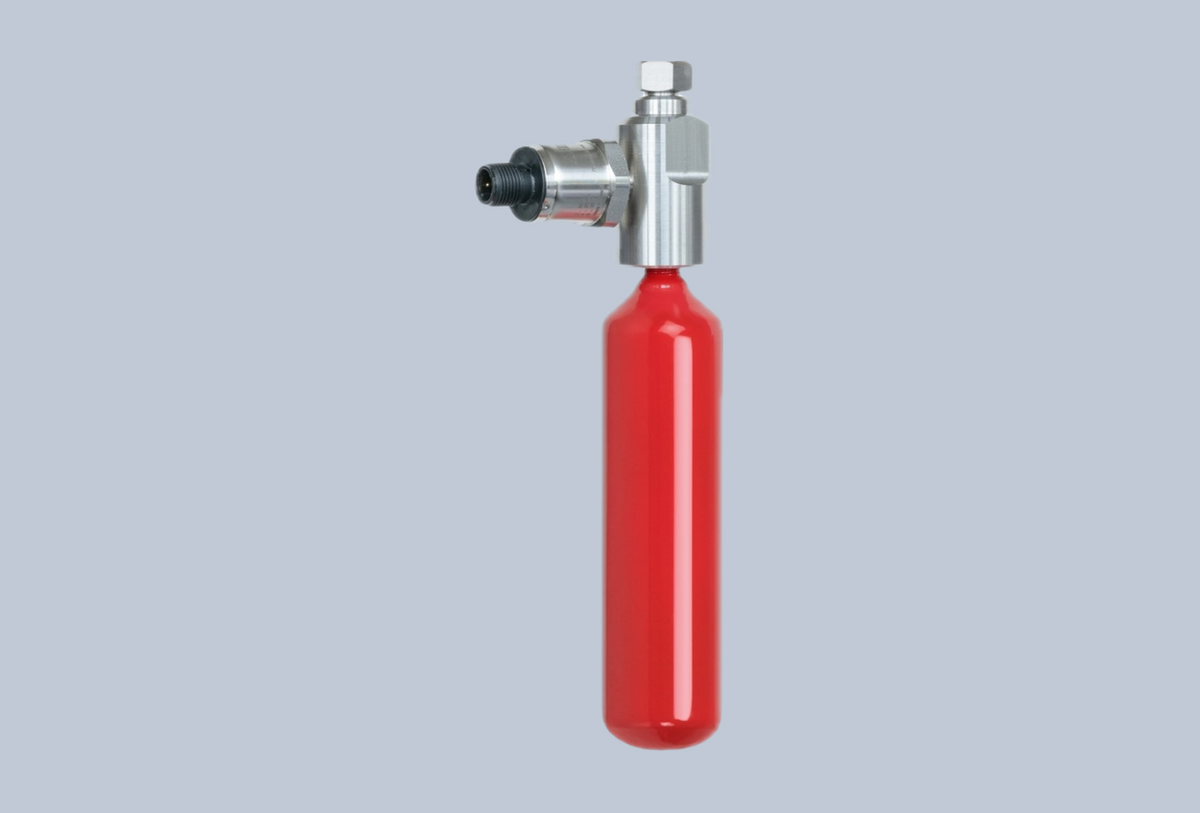

Löschmittelzylinder für AMFE Serie, mit elektr. Drucksensor(M12 Stecker), Größe 3

Löschmittelzylinder Größe 3 für AMFE-Serie, FK-5-1-12 / 241 ml, mit elektr. Drucksensor (M12-Stecker)

Der Löschmittelzylinder ist der Vorratsbehälter des automatischen Miniatur-Brandmelde- und Löschsystems S-AMFE: Er liefert das Löschmittel FK-5-1-12 und wird vor Ort mit einem separaten AMFE-Auslösekopf zu einer kompletten Löscheinheit verschraubt. Der integrierte elektronische Drucksensor gibt den Behälterdruck laufend als 4–20-mA-Signal aus, sodass sich der Füllzustand zur Kontrolle elektronisch überwachen lässt. Die Auslegung der benötigten Zylindergröße kann u. a. nach EN15004-2, NFPA2001 oder VdS2381 erfolgen; nach EN15004-2 ergibt sich für Größe 3 ein rechnerisches Schutzvolumen von 0,505 m³.

• Elektronische Kontrolle: Drucksensor liefert ein 4–20-mA-Signal über M12-Steckverbinder zur laufenden Füllstandsüberwachung
• Normierte Auslegung: Schutzvolumen 0,505 m³ nach EN15004-2, alternative Auslegung nach NFPA2001 oder VdS2381 möglich
• VdS-anerkannt: in Kombination mit dem Löschmittelzylinder mit Drucksensor vom VdS anerkannt
• Langzeitstabile Elektronik: MTTF über 100 Jahre, Überspannungsschutz 36 V DC, Kurzschlussfestigkeit 750 V DC
• Einfache Integration: steckfertiger M12-Anschluss, Verbindung zum Auslösekopf über Gewinde M11 (Schlüsselweite M19)

Technische Daten

• Löschmittel: FK-5-1-12 · 241 ml · Treibmittel N2 (ca. 10 %, komprimiert <60 bar)
• Schutzvolumen: 0,505 m³ nach EN15004-2 (Größe 3)
• Drucksensor: 4–20 mA analoges Ausgangssignal · Messbereich 0–60 bar · Hilfsspannung 8–30 V DC · Nennbereich 30–36 bar bzw. 12–13,6 mA (bei 20 °C Umgebungstemperatur)
• Elektrik: Überspannungsschutz 36 V DC · Kurzschlussfestigkeit 750 V DC · MTTF > 100 Jahre
• Anschluss: M12-Steckverbinder männlich · Pin 1 positiver Messkontakt · Pin 3 negativer Messkontakt · Pin 2/4 ohne Funktion
• Maße: Länge 377,0 mm · Durchmesser 50,8 mm · Gewicht ca. 1,43 kg
• Gewinde: M11 (Schlüsselweite M19) zum Auslösekopf
• Lieferumfang: Löschmittelzylinder (Patrone) mit Drucksensor · Auslösekopf und Halterung sind separate Komponenten des AMFE-Systems
• Zertifizierung: CE (RoHS) · REACH/RoHS konform · VdS anerkannt in Kombination mit Drucksensor-Zylinder · Made in Germany
• Artikel: Job GmbH Löschmittelzylinder FK-5-1-12/241ml, Größe 3, M12-Drucksensor · Herstellerartikelnummer 100790
